ActiveAssist Module | ActiveAssist 1.0 21

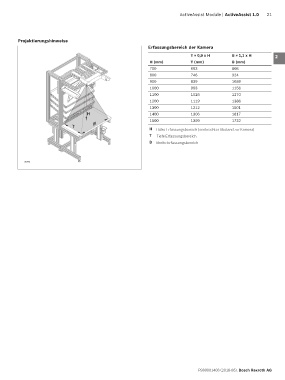

Projektierungshinweise 1
Erfassungsbereich der Kamera
T ≈ 0,9 x H B ≈ 1,1 x H 2
H (mm) T (mm) B (mm)
700 663 808 3
800 746 924
900 839 1039 4
1000 993 1156
1100 1026 1270 5
1200 1119 1386
1300 1212 1501 6
H 1400 1306 1617
1500 1399 1732
B 7
T
H Höhe Erfassungsbereich (senkrechter Abstand zur Kamera)
T Tiefe Erfassungsbereich 8
B Breite Erfassungsbereich
9

10
35343
11

12

13

14

15

16

17

18

19

20

21

22

23

24

R999001408 (2018-06), Bosch Rexroth AG
