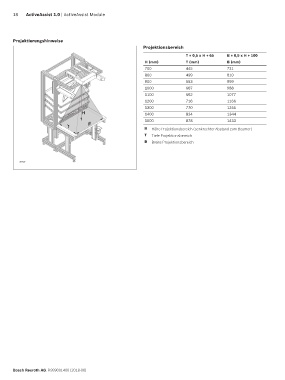

Page 18 - ActiveAssist

18 ActiveAssist 1.0 | ActiveAssist Module

Projektierungshinweise
Projektionsbereich
T ≈ 0,5 x H + 65 B ≈ 0,9 x H + 100
H (mm) T (mm) B (mm)
700 445 721
800 499 810
900 553 899
1000 607 988
1100 662 1077
1200 716 1166
1300 770 1255
H 1400 824 1344
1500 878 1433
B
T
H Höhe Projektionsbereich (senkrechter Abstand zum Beamer)
T Tiefe Projektionsbereich
B Breite Projektionsbereich

35410
