APAS Prozessmodule

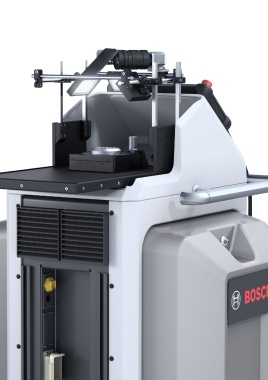

Der APAS inspector im Detail

Prüfmodule Vernetzung
Dank variabler Prüfmodule lässt sich der APAS inspector Standardisierte Schnittstellen ermöglichen die
z.B. für die Prüfung matter oder glänzender Oberflächen Kommuni kation der Assistenzsysteme untereinander
oder für Vollständigkeits-, Mikroriss- und Maßprüfungen sowie mit externen Anlagen.
einsetzen. Durch einfachen Austausch der Module
können neue Prüfungen binnen kürzester Zeit umge-
setzt werden. Technische Daten
ZUFÜHRMODUL
3D-Bildgebung Version v1
Dank langjähriger Erfahrung in der Bildverarbeitung Technologie Planartisch mit Planarläufer, optional
sorgen unsere hochentwickelten 3D-bildgebenden zweiter Planarläufer verfügbar
Verfahren auch in rauen Produktionsumgebungen für Geschwindigkeit bis zu 0,5 m/s
zuverlässige und hochpräzise Prüfergebnisse.
Positionsauflösung bis zu 3 μm
Positions-
Teilezuführung reproduzierbarkeit bis zu 10 μm
Ein oder auch zwei voneinander unabhängige Werk- Zuführung in Prüfposition,
stückträger werden manuell oder automatisch mit den Funktionen Steppen und Stitching von Bilddaten,
Prüflingen beladen und über den flexiblen Planartisch Bahnfahrten für Scannen im
Zeilenkameramodus
zu einer oder mehreren Bildaufnahmepositionen
transportiert. PRÜFMODUL 1 (STANDARD)

Kamerasystem Hochauflösende Highspeed-Kamera
Bedienoberfläche Bildfeld 14 mm x 14 mm …
Der APAS inspector lässt sich über ein mobiles (mit Standardoptik) 140 mm x 140 mm
Touchpad intuitiv bedienen. Auflösung
(mit Standardoptik) 7 μm … 70 μm / Pixel
Beleuchtung Hochleistungs-LED
Lernende Bildverarbeitung
Die Klassifikatoren der lernenden Bildverarbeitung Technologie 2D- und 3D-Datenerfassung
und -auswertung
lassen sich anhand von Trainingsbildern auch von
ungeübten Mitarbeitern kontinuierlich optimieren und
anpassen. Dazu nimmt der Mitarbeiter mit dem APAS
inspector Bilder eines Prüflings auf, in denen er die
guten und schlechten Bereiche markiert. Das System
analysiert und speichert die Informationen für kom-
mende Prüfläufe. Mit neuen Bildern kann das Prüf-
system jederzeit nachtrainiert werden.
