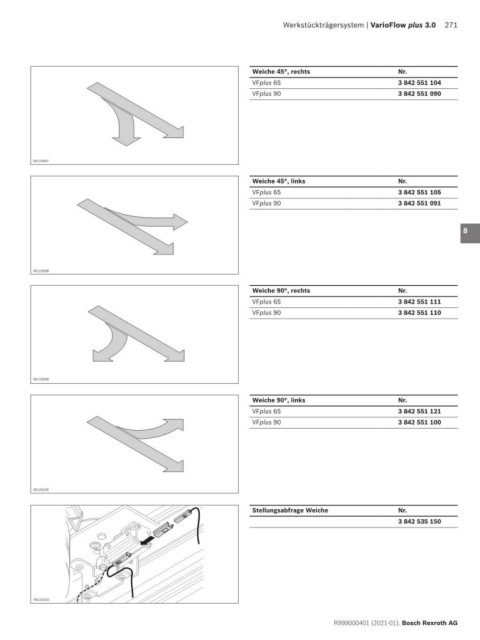

Werkstückträgersystem | VarioFlow plus 3.0 271

Weiche 45°, rechts Nr. 1
VFplus 65 3 842 551 104
VFplus 90 3 842 551 090 2

3

4

00123097 5
Weiche 45°, links Nr. 6
VFplus 65 3 842 551 105
VFplus 90 3 842 551 091
7

8

9

00123098
10
Weiche 90°, rechts Nr.
VFplus 65 3 842 551 111 11
VFplus 90 3 842 551 110
12

13

14

00123099
15
Weiche 90°, links Nr.
VFplus 65 3 842 551 121 16
VFplus 90 3 842 551 100
17

18

19

00123100
20
Stellungsabfrage Weiche Nr.
3 842 535 150 21

22

23

24
00123102
