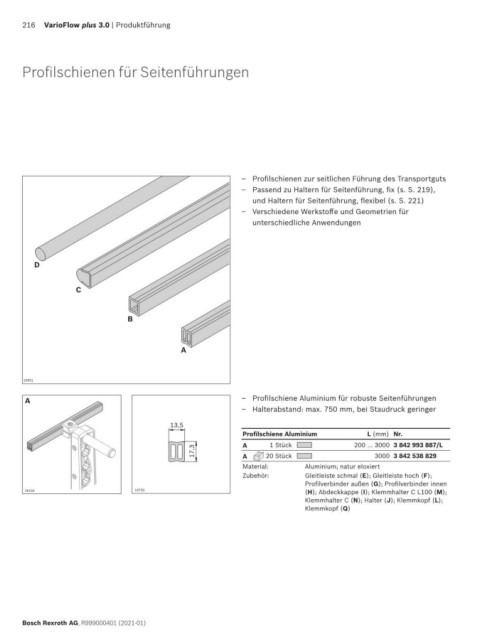

Page 216 - VarioFlow plus 3.0

216 VarioFlow plus 3.0 | Produktführung

Profilschienen für Seitenführungen

– Profilschienen zur seitlichen Führung des Transportguts
– Passend zu Haltern für Seitenführung, fix (s. S. 219),
und Haltern für Seitenführung, flexibel (s. S. 221)
– Verschiedene Werkstoffe und Geometrien für
unterschiedliche Anwendungen

D

C

B

A

19951
A – Profilschiene Aluminium für robuste Seitenführungen
– Halterabstand: max. 750 mm, bei Staudruck geringer
13,5
Profilschiene Aluminium L (mm) Nr.
1 Stück
17,3 A 20 Stück 200 … 3000 3 842 993 887/L
3000 3 842 538 829
A
Material: Aluminium; natur eloxiert
Zubehör: Gleitleiste schmal (E); Gleitleiste hoch (F);
Profilverbinder außen (G); Profilverbinder innen
26104 19759 (H); Abdeckkappe (I); Klemmhalter C L100 (M);
Klemmhalter C (N); Halter (J); Klemmkopf (L);
Klemmkopf (Q)

Bosch Rexroth AG, R999000401 (2021-01)
