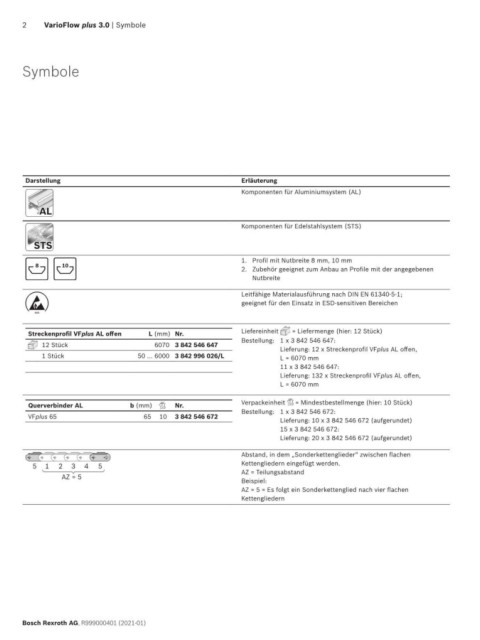

2 VarioFlow plus 3.0 | Symbole

Symbole

Darstellung Erläuterung
Komponenten für Aluminiumsystem (AL)

AL
AL
Komponenten für Edelstahlsystem (STS)

STS
STS
1. Profil mit Nutbreite 8 mm, 10 mm
8 10
2. Zubehör geeignet zum Anbau an Profile mit der angegebenen
Nutbreite
Leitfähige Materialausführung nach DIN EN 61340-5-1;
geeignet für den Einsatz in ESD-sensitiven Bereichen
ESD

Streckenprofil VFplus AL offen L (mm) Nr. Liefereinheit = Liefermenge (hier: 12 Stück)
12 Stück 6070 3 842 546 647 Bestellung: 1 x 3 842 546 647:
Lieferung: 12 x Streckenprofil VFplus AL offen,
1 Stück 50 … 6000 3 842 996 026/L L = 6070 mm
11 x 3 842 546 647:
Lieferung: 132 x Streckenprofil VFplus AL offen,
L = 6070 mm

Querverbinder AL b (mm) Nr. Verpackeinheit = Mindestbestellmenge (hier: 10 Stück)
VFplus 65 65 10 3 842 546 672 Bestellung: 1 x 3 842 546 672:
Lieferung: 10 x 3 842 546 672 (aufgerundet)
15 x 3 842 546 672:
Lieferung: 20 x 3 842 546 672 (aufgerundet)

Abstand, in dem „Sonderkettenglieder“ zwischen flachen
5 1 2 3 4 5 Kettengliedern eingefügt werden.
AZ = 5 AZ = Teilungsabstand
Beispiel:
AZ = 5 = Es folgt ein Sonderkettenglied nach vier flachen
Kettengliedern

Bosch Rexroth AG, R999000401 (2021-01)
