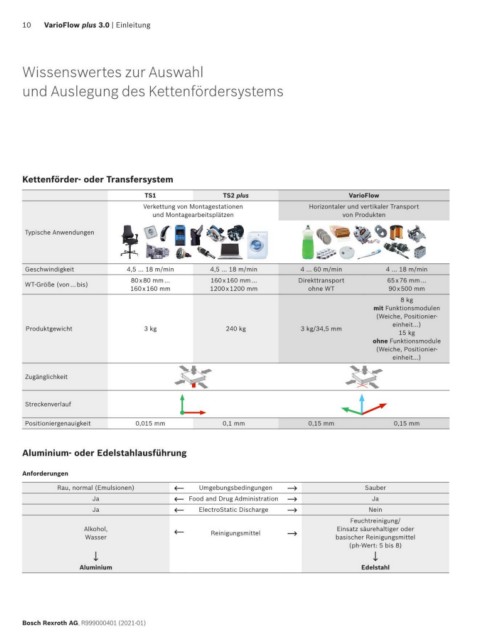

Page 10 - VarioFlow plus 3.0

10 VarioFlow plus 3.0 | Einleitung

Wissenswertes zur Auswahl
und Auslegung des Kettenfördersystems

Kettenförder- oder Transfersystem

TS1 TS2 plus VarioFlow
Verkettung von Montagestationen Horizontaler und vertikaler Transport
und Montagearbeitsplätzen von Produkten

Typische Anwendungen

Geschwindigkeit 4,5 … 18 m/min 4,5 … 18 m/min 4 … 60 m/min 4 … 18 m/min
80 x 80 mm … 160 x 160 mm … Direkttransport 65 x 76 mm …
WT-Größe (von … bis)
160 x 160 mm 1200 x 1200 mm ohne WT 90 x 500 mm
8 kg
mit Funktionsmodulen
(Weiche, Positionier-
einheit…)
Produktgewicht 3 kg 240 kg 3 kg/34,5 mm
15 kg
ohne Funktionsmodule
(Weiche, Positionier-
einheit…)

Zugänglichkeit

Streckenverlauf

Positioniergenauigkeit 0,015 mm 0,1 mm 0,15 mm 0,15 mm

Aluminium- oder Edelstahlausführung

Anforderungen
Rau, normal (Emulsionen) ← Umgebungsbedingungen → Sauber
Ja ← Food and Drug Administration → Ja
Ja ← ElectroStatic Discharge → Nein
Feuchtreinigung/
Alkohol, ← → Einsatz säurehaltiger oder
Wasser Reinigungsmittel basischer Reinigungsmittel
(ph-Wert: 5 bis 8)
↓ ↓
Aluminium Edelstahl

Bosch Rexroth AG, R999000401 (2021-01)
