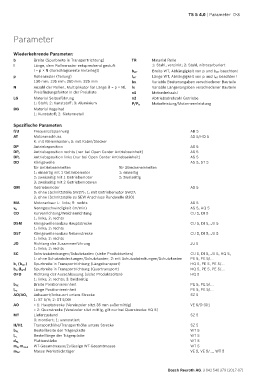

TS 5 4.0 | Parameter 0-3

Parameter

Wiederkehrende Parameter:
b Breite (Spurbreite in Transportrichtung) TR Material Rolle
l Länge, dem Rollenraster entsprechend gestuft 1: Stahl, verzinkt; 2: Stahl, nitrocarburiert
l = p × N (Vorschlagswerte hinterlegt) b WT Breite WT, Abhängigkeit von p und b WT beachten!
p Rollenraster (Teilung) l WT Länge WT, Abhängigkeit von p und l WT beachten!
130 mm; 195 mm; 260 mm; 325 mm bx Variable Breitenangaben verschiedener Bauteile
N Anzahl der Rollen, Multiplikator für Länge (l = p × N), lx Variable Längenangaben verschiedener Bauteile
Preisfindungsfaktor in der Preisliste n1 Motordrehzahl
LG Material Seitenführung n2 Abtriebsdrehzahl Getriebe
1: Stahl; 2: Kunststoff; 3: Aluminium P/P N Motorleistung/Motornennleistung
BG Material Kegelrad
1: Kunststoff; 2: Sintermetall

Spezifische Parameter:
f/U Frequenz/Spannung AB 5
AT Motoranschluss AS 5/HQ 5
K: mit Klemmkasten; S: mit Kabel/Stecker
DP Antriebsposition AS 5
DP r Antriebsposition rechts (nur bei Open Center Antriebseinheit) AS 5
Antriebsposition links (nur bei Open Center Antriebseinheit) AS 5
DP l
DD Königswelle AS 5, ST 5
für Antriebseinheiten für Streckeneinheiten
1: einseitig mit 1 Getriebemotor 1: einseitig
2: zweiseitig mit 1 Getriebemotor 2: zweiseitig
3: zweiseitig mit 2 Getriebemotoren
GM Getriebemotor AS 5
0: ohne (Schnittstelle SW27); 1: mit Getriebemotor SW27;
2: ohne (Schnittstelle zu SEW Anschluss Rundwelle Ø20)
MA Motoranbau: L: links; R: rechts AS 5
v N Nenngeschwindigkeit (m/min) AS 5, HQ 5
CD Kurvenrichtung/Weichenrichtung CU 5, DI 5
1: links; 2: rechts
DSM Königswellenanbau Hauptstrecke CU 5, DI 5, JU 5
1: links; 2: rechts
DST Königswellenanbau Nebenstrecke CU 5, DI 5, JU 5
1: links; 2: rechts
JD Richtung der Zusammenführung JU 5
1: links; 2: rechts
SC Schutzabdeckungen/Schutzkasten (siehe Produktseiten) CU 5, DI 5, JU 5, HQ 5,
1: ohne Schutzabdeckungen/Schutzkasten; 2: mit Schutzabdeckungen/Schutzkasten PE 5, PE 5/…
b L (b WT ) Spurbreite in Transportrichtung (Längstransport) HQ 5, PE 5, PE 5/…
b Q (l WT ) Spurbreite in Transportrichtung (Quertransport) HQ 5, PE 5, PE 5/…
OFD Richtung der Ausschleusung (siehe Produktseiten) HQ 5
1: links; 2: rechts; 3: beidseitig
Breite Positioniereinheit PE 5, PE 5/…
b PE
Länge Positioniereinheit PE 5, PE 5/…
l PE
AO/AO 1 Anbauort/Anbauort untere Strecke SZ 5
1: ST 5/H; 2: ST 5/XH
AO = 1: Hauptstrecke (Vereinzeler sitzt 35 mm außermittig) VE 5/D-301
= 2: Querstrecke (Vereizeler sitzt mittig, gilt nur bei Querstrecke HQ 5)
MT Lieferzustand SZ 5
0: montiert; 1: unmontiert
H/H1 Transporthöhe/Transporthöhe untere Strecke SZ 5
Bestellbreite der Trägerplatte WT 5
b PL
Bestelllänge der Trägerplatte WT 5
l PL
d PL Plattenstärke WT 5
m G/ m Gzul WT-Gesamtmasse/Zulässige WT-Gesamtmasse WT 5
m WT Masse Werkstückträger VE 5, VE 5/…, WT 5
