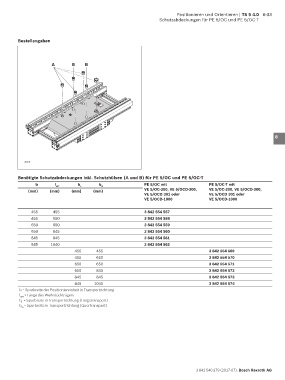

Positionieren und Orientieren | TS 5 4.0 8-33
Schutzabdeckungen für PE 5/OC und PE 5/OC-T

Bestellangaben
1

2
A B B
3

4

5

6

7

8

9

10
30274

Benötigte Schutzabdeckungen inkl. Schutzhülsen (A und B) für PE 5/OC und PE 5/OC-T 11
b l WT b L b Q PE 5/OC mit PE 5/OC-T mit
(mm) (mm) (mm) (mm) VE 5/OC-200, VE 5/OCD-300, VE 5/OC-200, VE 5/OCD-300, 12
VE 5/OCD 301 oder VE 5/OCD 301 oder
VE 5/OCD-1000 VE 5/OCD-1000
13

455 455 3 842 554 557
455 650 3 842 554 558 14
650 650 3 842 554 559
650 845 3 842 554 560 15
845 845 3 842 554 561
845 1040 3 842 554 562 16
455 455 3 842 554 569
455 650 3 842 554 570 17
650 650 3 842 554 571
650 845 3 842 554 572 18
845 845 3 842 554 573
845 1040 3 842 554 574 19
b = Spurbreite der Positioniereinheit in Transportrichtung
l = Länge des Werkstückträgers 20
WT
b = Spurbreite in Transportrichtung (Längstransport)
L
b = Spurbreite in Transportrichtung (Quertransport)
Q
21
22

23

24
