10–20 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)
Technische Daten · Technical data · Données techniques

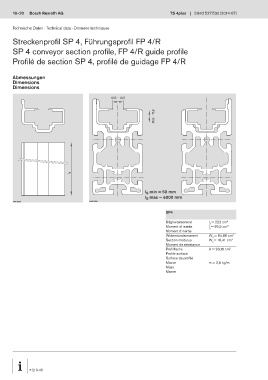

Streckenprofil SP 4, Führungsprofil FP 4/R
SP 4 conveyor section profile, FP 4/R guide profile
Profilé de section SP 4, profilé de guidage FP 4/R
Abmessungen
Dimensions
Dimensions
12,5 - 13,5
16,8 - 17,8
l S
l min = 50 mm
S
l max = 6000 mm
S
00013059 00013058
SP4
Trägheitsmoment I = 222 cm 4
X
Moment of inertia I = 95,5 cm 4
y
Moment d’inertie
Widerstandsmoment W = 84,86 cm 3
X
Section modulus W = 16,41 cm 3
y
Moment de résistance
Profilfläche A = 23,16 cm 2
Profile surface
Surface de profilé
Masse m = 3,5 kg/m
Mass
Masse
