Transportsteuerung | TS 2plus 8.0 8-35

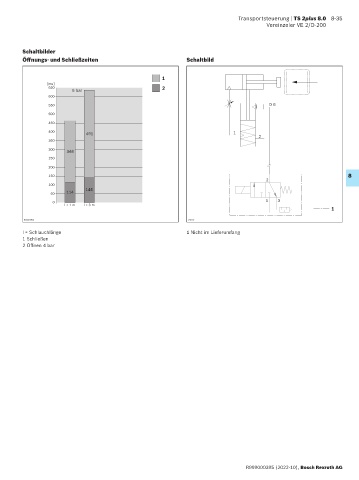

Vereinzeler VE 2/D-200
Schaltbilder
Öffnungs- und Schließzeiten Schaltbild
1
[ms]
650 2
6 bar
600
550 D 6
500
450
400 491 1
2
350
300
348
250
200
150 8
2
100
145
50 114
0 1 3
l = 1 m l = 3 m
1
00117862 34272
l = Schlauchlänge 1 Nicht im Lieferumfang
1 Schließen
2 Öffnen 4 bar
