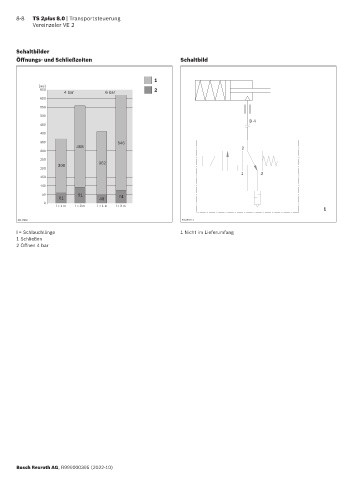

8-8 TS 2plus 8.0 | Transportsteuerung
Vereinzeler VE 2

Schaltbilder
Öffnungs- und Schließzeiten Schaltbild

1
[ms]
650 2
4 bar 6 bar
600
550
500
D4
450
400
350 546
468 2
300
250
308 362
200
1 3
150
100
50 91
61 48 74
0
l = 1 m l = 3 m l = 1 m l = 3 m
1
00117860 00116563_x
l = Schlauchlänge 1 Nicht im Lieferumfang
1 Schließen
2 Öffnen 4 bar

Bosch Rexroth AG, R999000395 (2022-10)
