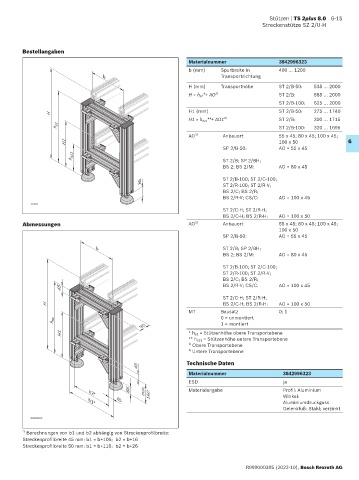

Stützen | TS 2plus 8.0 6-15
Streckenstütze SZ 2/U-H

Bestellangaben
Materialnummer 3842996323
b (mm) Spurbreite in 400 … 1200
b Transportrichtung
H (mm) Transporthöhe ST 2/B-50: 535 … 2000
H = h SZ *+ AO 1) ST 2/B: 585 … 2000
ST 2/B-100: 625 … 2000

H H1 (mm) ST 2/B-50: 275 … 1740
H1 = h SZ1 **+ AO1 2) ST 2/B: 300 … 1715
h sz ST 2/B-100: 320 … 1695
AO 1) Anbauort 55 x 45; 80 x 45; 100 x 45;
H1 100 x 50 6
SP 2/B-50: AO = 55 x 45
h sz1 ST 2/B; SP 2/BH;

BS 2; BS 2/M: AO = 80 x 45

ST 2/B-100; ST 2/C-100;
85
ST 2/R-100; ST 2/R-V;
BS 2/C; BS 2/R;
BS 2/R-V; CS/C: AO = 100 x 45
23737
ST 2/C-H; ST 2/R-H;
BS 2/C-H; BS 2/R-H: AO = 100 x 50
Abmessungen AO 2) Anbauort 55 x 45; 80 x 45; 100 x 45;
100 x 50
SP 2/B-50: AO = 55 x 45

b b ST 2/B; SP 2/BH;
BS 2; BS 2/M: AO = 80 x 45

ST 2/B-100; ST 2/C-100;
ST 2/R-100; ST 2/R-V;
BS 2/C; BS 2/R;
45 45 BS 2/R-V; CS/C: AO = 100 x 45

ST 2/C-H; ST 2/R-H;
H H BS 2/C-H; BS 2/R-H: AO = 100 x 50
MT Bausatz 0; 1
h sz h sz 0 = unmontiert
90 90 1 = montiert
H1 H1 * h SZ = Stützenhöhe obere Transportebene
** h SZ1 = Stützenhöhe untere Transportebene
1) Obere Transportebene
2) Untere Transportebene

45 45 Technische Daten
Materialnummer 3842996323
ESD ja
85 85 min. min. Materialangabe Profil: Aluminium
b2* 160 160 Winkel:
b2*
45
45
Aluminiumdruckguss
b1*
b1*
Gelenkfuß: Stahl; verzinkt
00125220
00125220
*) Berechnungen von b1 und b2 abhängig von Streckenprofilbreite:
Streckenprofilbreite 45 mm: b1 = b+106; b2 = b+16
Streckenprofilbreite 50 mm: b1 = b+116; b2 = b+26
