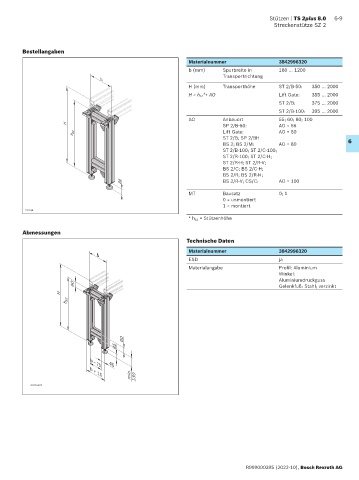

Page 455 - TS2plus_8

Stützen | TS 2plus 8.0 6-9
Streckenstütze SZ 2

Bestellangaben
Materialnummer 3842996320
b (mm) Spurbreite in 160 … 1200
Transportrichtung
b
H (mm) Transporthöhe ST 2/B-50: 350 … 2000
H = h SZ *+ AO Lift Gate: 355 … 2000
ST 2/B: 375 … 2000
ST 2/B-100: 395 … 2000
AO Anbauort 55; 60; 80; 100
H SP 2/B-50: AO = 55
h sz Lift Gate: AO = 60
ST 2/B; SP 2/BH
BS 2; BS 2/M: AO = 80 6
ST 2/B-100; ST 2/C-100;
ST 2/R-100; ST 2/C-H;
ST 2/R-H; ST 2/R-V;
BS 2/C; BS 2/C-H;
BS 2/R; BS 2/R-H;
85 BS 2/R-V; CS/C: AO = 100
MT Bausatz 0; 1
0 = unmontiert
1 = montiert
23734
23734
* h SZ = Stützenhöhe
Abmessungen
Technische Daten
Materialnummer 3842996320
b
ESD ja
Materialangabe Profil: Aluminium
Winkel:
Aluminiumdruckguss
60 Gelenkfuß: Stahl; verzinkt
H
h sz

60
85

b – 75
45
min. 130
b + 15
00116811
