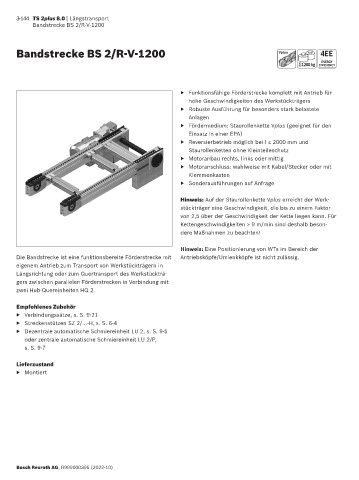

Page 236 - TS2plus_8

3-144 TS 2plus 8.0 | Längstransport
Bandstrecke BS 2/R-V-1200

Bandstrecke BS 2/R-V-1200 Vplus

1200 kg

▶ Funktionsfähige Förderstrecke komplett mit Antrieb für
hohe Geschwindigkeiten des Werkstückträgers
▶ Robuste Ausführung für besonders stark belastete
Anlagen
▶ Fördermedium: Staurollenkette Vplus (geeignet für den
Einsatz in einer EPA)
▶ Reversierbetrieb möglich bei l ≤ 2000 mm und
Staurollenketten ohne Kleinteileschutz
▶ Motoranbau rechts, links oder mittig
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit
Klemmenkasten
▶ Sonderausführungen auf Anfrage

Hinweis: Auf der Staurollenkette Vplus erreicht der Werk-
stückträger eine Geschwindigkeit, die bis zu einem Faktor
von 2,5 über der Geschwindigkeit der Kette liegen kann. Für
Kettengeschwindigkeiten > 9 m/min sind deshalb beson-
dere Maßnahmen zu beachten!

Hinweis: Eine Positionierung von WTs im Bereich der
Die Bandstrecke ist eine funktionsbereite Förderstrecke mit Antriebsköpfe/Umlenkköpfe ist nicht zulässig.
eigenem Antrieb zum Transport von Werkstückträgern in
Längsrichtung oder zum Quertransport des Werkstückträ-
gers zwischen parallelen Förderstrecken in Verbindung mit
zwei Hub-Quereinheiten HQ 2.

Empfohlenes Zubehör
▶ Verbindungssätze, s. S. 9-21
▶ Streckenstützen SZ 2/...-H, s. S. 6-4
▶ Dezentrale automatische Schmiereinheit LU 2, s. S. 9-5
oder zentrale automatische Schmiereinheit LU 2/P,
s. S. 9-7

Lieferzustand
▶ Montiert

Bosch Rexroth AG, R999000395 (2022-10)
