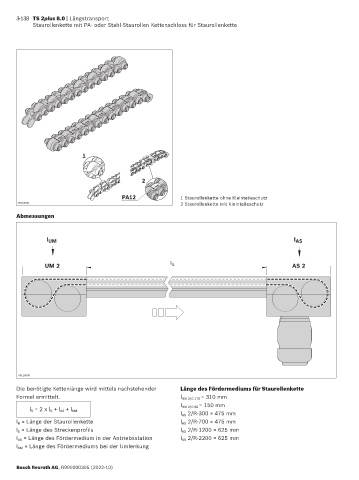

3-138 TS 2plus 8.0 | Längstransport
Staurollenkette mit PA- oder Stahl-Staurollen Kettenschloss für Staurollenkette
1
2
PA12 1 Staurollenkette ohne Kleinteileschutz
00013261 2 Staurollenkette mit Kleinteileschutz
Abmessungen
l UM l AS
UM 2 l S AS 2
00126838
Die benötigte Kettenlänge wird mittels nachstehender Länge des Fördermediums für Staurollenkette
Formel ermittelt. l UM 2/C-170 = 310 mm
00126838
l UM 2/C-60 = 150 mm
l R = 2 x l S + l AS + l UM
l AS 2/R-300 = 475 mm
l R = Länge der Staurollenkette l AS 2/R-700 = 475 mm
l S = Länge des Streckenprofils l AS 2/R-1200 = 625 mm
l AS = Länge des Fördermedium in der Antriebsstation l AS 2/R-2200 = 625 mm
l UM = Länge des Fördermediums bei der Umlenkung
