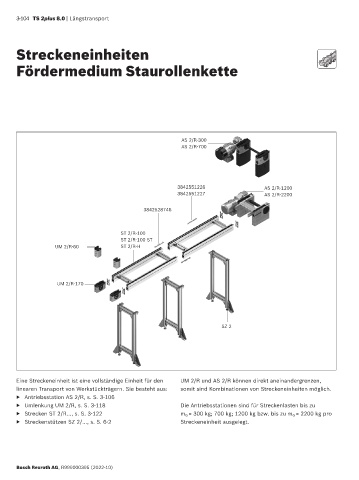

3-104 TS 2plus 8.0 | Längstransport
Streckeneinheiten
Fördermedium Staurollenkette
AS 2/R-300
AS 2/R-700
3842551226 AS 2/R-1200
3842551227 AS 2/R-2200
3842528746
ST 2/R-100
ST 2/R-100 ST
UM 2/R-60 ST 2/R-H
UM 2/R-170
SZ 2
Eine Streckeneinheit ist eine vollständige Einheit für den UM 2/R und AS 2/R können direkt aneinandergrenzen,
linearen Transport von Werkstückträgern. Sie besteht aus: somit sind Kombinationen von Streckeneinheiten möglich.
▶ Antriebsstation AS 2/R, s. S. 3-106
▶ Umlenkung UM 2/R, s. S. 3-118 Die Antriebsstationen sind für Streckenlasten bis zu
▶ Strecken ST 2/R…, s. S. 3-122 m G = 300 kg; 700 kg; 1200 kg bzw. bis zu m G = 2200 kg pro
▶ Streckenstützen SZ 2/…, s. S. 6-2 Streckeneinheit ausgelegt.
Bosch Rexroth AG, R999000395 (2022-10)
