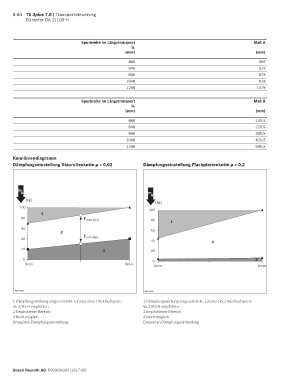

8-84 TS 2plus 7.0 | Transportsteuerung
Dämpfer DA 2/100-H

Spurbreite im Längstransport Maß A
b L
(mm) (mm)
480 359
640 519
800 679
1040 919
1200 1079

Spurbreite im Längstransport Maß B
b L
(mm) (mm)
480 149,5
640 229,5
800 309,5
1040 429,5
1200 509,5
Kennliniendiagramm
Dämpfungseinstellung Staurollenkette µ = 0,02 Dämpfungseinstellung Flachplattenkette µ = 0,2

m
G m
G
[kg]
[kg]
100
100
1
80 F max dyn. 80 1
60
2 60
F min dyn.
40
40 2
20 3 20

0 0 3
Dmin Dmax Dmin Dmax

00013038 000139039
1 Dämpfungswirkung eingeschränkt, Einsatz einer Rücklaufsperre 1 Dämpfungswirkung eingeschränkt, Einsatz einer Rücklaufsperre
VE 2/RS-H empfohlen VE 2/RS-H empfohlen
2 Empfohlener Bereich 2 Empfohlener Bereich
3 Nicht möglich 3 Nicht möglich
Dmax/min Dämpfungseinstellung Dmax/min Dämpfungseinstellung
