8-32 TS 2plus 7.0 | Transportsteuerung
Vereinzeler VE 2/D-200

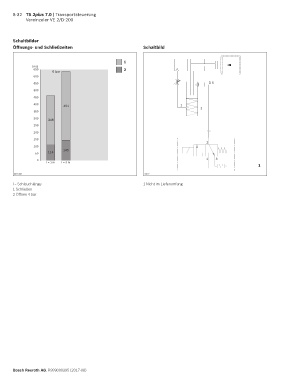

Schaltbilder
Öffnungs- und Schließzeiten Schaltbild
1
[ms]
650 2
6 bar
600
550 D 6
500
450
400 491 1
2
350
300
348
250
200
150
2
100
145
50 114
0 1 3
l = 1 m l = 3 m
1
00117862 34272
l = Schlauchlänge 1 Nicht im Lieferumfang
1 Schließen
2 Öffnen 4 bar
Bosch Rexroth AG, R999000395 (2017-08)
