8-26 TS 2plus 7.0 | Transportsteuerung
Vereinzeler VE 2/D-60

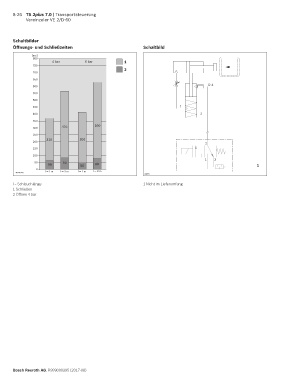

Schaltbilder
Öffnungs- und Schließzeiten Schaltbild
[ms]
800
4 bar 6 bar 1
750
2
700
650
D 4
600
550
500
450 1
400 2
350
300 470 550
250
310 360
200 2
150
100
1 3
50 90
60 50 80 1
0
00130155 l = 1 m l = 3 m l = 1 m l = 3 m
34270
l = Schlauchlänge 1 Nicht im Lieferumfang
1 Schließen
2 Öffnen 4 bar

Bosch Rexroth AG, R999000395 (2017-08)
