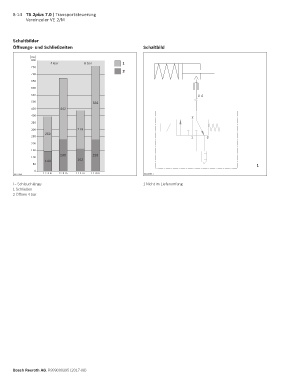

8-14 TS 2plus 7.0 | Transportsteuerung
Vereinzeler VE 2/M
Schaltbilder
Öffnungs- und Schließzeiten Schaltbild
[ms]
800
4 bar 6 bar 1
750
2
700
650
600
550 D4
500 532
450 442
400
2
350
300 276
250
250 1 3
200
150
230 228
100
144 162
50 1
0
00117858 l = 1 m l = 3 m l = 1 m l = 3 m 00116563_x
l = Schlauchlänge 1 Nicht im Lieferumfang
1 Schließen
2 Öffnen 4 bar
Bosch Rexroth AG, R999000395 (2017-08)
