Stützen | TS 2plus 7.0 6-25

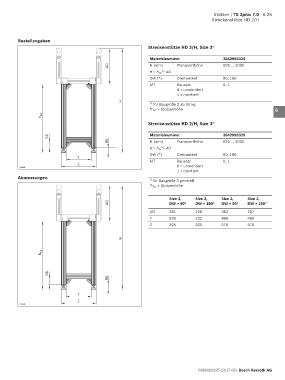

Streckenstütze HD 2/H

Bestellangaben 1
Streckenstütze HD 2/H, Size 2 1)
2
Materialnummer 3842993324
AO H (mm) Transporthöhe 595 … 2000
H = h SZ *+ AO 3
DW (°) Drehwinkel 90; 180
MT Bausatz 0; 1 4
0 = unmontiert
1 = montiert 5
H
1) für Baugröße 2 ab 50 kg
*h SZ = Stützenhöhe 6
h sz
Streckenstütze HD 2/H, Size 3 2) 7

55 Materialnummer 3842993325 8
85 H (mm) Transporthöhe 625 … 2000
H = h SZ *+ AO 9
DW (°) Drehwinkel 90; 180
Y
MT Bausatz 0; 1
Z 10
31564 0 = unmontiert
1 = montiert
Abmessungen 2) für Baugröße 3 generell 11
*h SZ = Stützenhöhe
12
Size 2, Size 2, Size 3, Size 3,
AO DW = 90° DW = 180° DW = 90° DW = 180° 13
AO 331 226 362 257
Y 235 235 480 480 14
Z 325 325 570 570
15

H
16
h sz
17

18
55
85
19

Y 20
Z
31564
21

22

23

24
