5-36 TS 2plus 7.0 | Quertransport
Hub-Quereinheit HQ 2/O

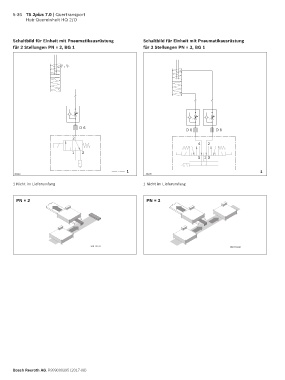

Schaltbild für Einheit mit Pneumatikausrüstung Schaltbild für Einheit mit Pneumatikausrüstung
für 2 Stellungen PN = 2, BG 1 für 3 Stellungen PN = 3, BG 1
D 6
D 6 D 6
2
4 2
1 3
5 1 3
1 1
30110 30109
1 Nicht im Lieferumfang 1 Nicht im Lieferumfang
PN = 2 PN = 3
358 731-37 358 731-43
Bosch Rexroth AG, R999000395 (2017-08)
