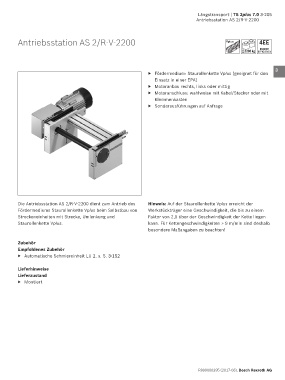

Page 285 - TS2Plus7.0

Längstransport | TS 2plus 7.0 3-205
Antriebsstation AS 2/R-V-2200

Antriebsstation AS 2/R-V-2200 Vplus 1

2200 kg
2

3
▶ Fördermedium: Staurollenkette Vplus (geeignet für den
Einsatz in einer EPA)
▶ Motoranbau rechts, links oder mittig 4
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit
Klemmenkasten 5
▶ Sonderausführungen auf Anfrage
6

7

8

9

10

11

12

Die Antriebsstation AS 2/R-V-2200 dient zum Antrieb des Hinweis: Auf der Staurollenkette Vplus erreicht der 13
Fördermediums Staurollenkette Vplus beim Selbstbau von Werkstückträger eine Geschwindigkeit, die bis zu einem
Streckeneinheiten mit Strecke, Umlenkung und Faktor von 2,5 über der Geschwindigkeit der Kette liegen 14
Staurollenkette Vplus. kann. Für Kettengeschwindigkeiten > 9 m/min sind deshalb
besondere Maßangaben zu beachten! 15

Zubehör 16
Empfohlenes Zubehör
▶ Automatische Schmiereinheit LU 2, s. S. 3-152 17

Lieferhinweise 18
Lieferzustand
▶ Montiert 19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
