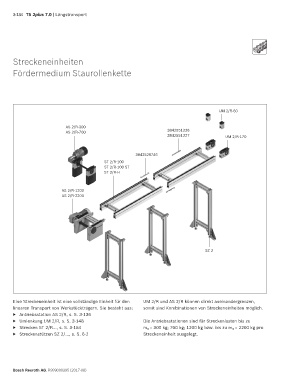

3-134 TS 2plus 7.0 | Längstransport

Streckeneinheiten

Fördermedium Staurollenkette

UM 2/R-60

AS 2/R-300
AS 2/R-700 3842551226
3842551227 UM 2/R-170

3842528746
ST 2/R-100
ST 2/R-100 ST
ST 2/R-H

AS 2/R-1200
AS 2/R-2200

SZ 2

Eine Streckeneinheit ist eine vollständige Einheit für den UM 2/R und AS 2/R können direkt aneinandergrenzen,
linearen Transport von Werkstückträgern. Sie besteht aus: somit sind Kombinationen von Streckeneinheiten möglich.
▶ Antriebsstation AS 2/R, s. S. 3-136
▶ Umlenkung UM 2/R, s. S. 3-148 Die Antriebsstationen sind für Streckenlasten bis zu
▶ Strecken ST 2/R…, s. S. 3-154 m G = 300 kg; 700 kg; 1200 kg bzw. bis zu m G = 2200 kg pro
▶ Streckenstützen SZ 2/…, s. S. 6-2 Streckeneinheit ausgelegt.
