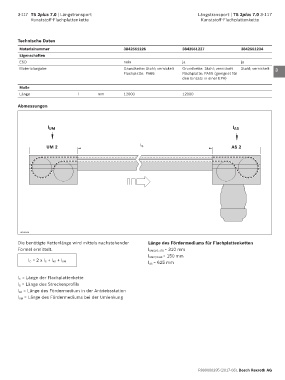

3-117 TS 2plus 7.0 | Längstransport Längstransport | TS 2plus 7.0 3-117
Kunststoff-Flachplattenkette Kunststoff-Flachplattenkette

Technische Daten
1
Materialnummer 3842551226 3842551227 3842551234
Eigenschaften 2
ESD nein ja ja
Materialangabe Grundkette: Stahl; vernickelt Grundkette: Stahl; vernickelt Stahl; vernickelt 3
Flachplatte: PA66 Flachplatte: PA66 (geeignet für
den Einsatz in einer EPA)
4
Maße
Länge l mm 12000 12000
5
Abmessungen
6

7
l UM l AS

8

UM 2 l S AS 2
9

10

11

12

13

14

15
00126838
Die benötigte Kettenlänge wird mittels nachstehender Länge des Fördermediums für Flachplattenketten 16
00126838
Formel ermittelt. l UM 2/C-170 = 310 mm
l UM 2/C-60 = 150 mm 17
l AS = 625 mm
l C = 2 x l S + l AS + l UM
18
l C = Länge der Flachplattenkette
l S = Länge des Streckenprofils 19
l AS = Länge des Fördermedium in der Antriebsstation
l UM = Länge des Fördermediums bei der Umlenkung 20

21

22

23

24
