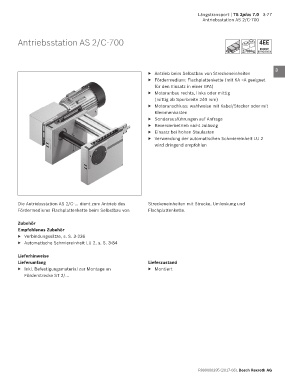

Page 157 - TS2Plus7.0

Längstransport | TS 2plus 7.0 3-77
Antriebsstation AS 2/C-700

Antriebsstation AS 2/C-700 1

700 kg
2

3
▶ Antrieb beim Selbstbau von Streckeneinheiten
▶ Fördermedium: Flachplattenkette (mit KA =A geeignet 4
für den Einsatz in einer EPA)
▶ Motoranbau rechts, links oder mittig
(mittig ab Spurbreite 240 mm) 5
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit
Klemmenkasten 6
▶ Sonderausführungen auf Anfrage
▶ Reversierbetrieb nicht zulässig 7
▶ Einsatz bei hohen Staulasten
▶ Verwendung der automatischen Schmiereinheit LU 2 8
wird dringend empfohlen
9

10

11

12

Die Antriebsstation AS 2/C-... dient zum Antrieb des Streckeneinheiten mit Strecke, Umlenkung und 13
Fördermediums Flachplattenkette beim Selbstbau von Flachplattenkette.
14
Zubehör
Empfohlenes Zubehör 15
▶ Verbindungssätze, s. S. 3-236
▶ Automatische Schmiereinheit LU 2, s. S. 3-84 16

Lieferhinweise 17
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial zur Montage an ▶ Montiert 18
Förderstrecke ST 2/...
19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
