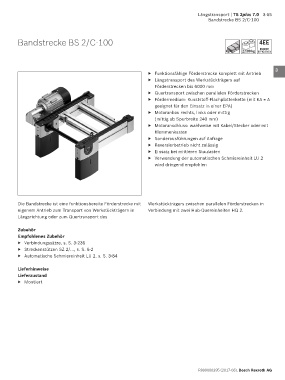

Page 135 - TS2Plus7.0

Längstransport | TS 2plus 7.0 3-55
Bandstrecke BS 2/C-100

Bandstrecke BS 2/C-100 1

100 kg
2

3
▶ Funktionsfähige Förderstrecke komplett mit Antrieb
▶ Längstransport des Werkstückträgers auf 4
Förderstrecken bis 6000 mm
▶ Quertransport zwischen parallelen Förderstrecken
▶ Fördermedium: Kunststoff-Flachplattenkette (mit KA = A 5
geeignet für den Einsatz in einer EPA)
▶ Motoranbau rechts, links oder mittig 6
(mittig ab Spurbreite 240 mm)
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit 7
Klemmenkasten
▶ Sonderausführungen auf Anfrage 8
▶ Reversierbetrieb nicht zulässig
▶ Einsatz bei mittleren Staulasten 9
▶ Verwendung der automatischen Schmiereinheit LU 2
wird dringend empfohlen 10

11

12

Die Bandstrecke ist eine funktionsbereite Förderstrecke mit Werkstückträgers zwischen parallelen Förderstrecken in 13
eigenem Antrieb zum Transport von Werkstückträgern in Verbindung mit zwei Hub-Quereinheiten HQ 2.
Längsrichtung oder zum Quertransport des 14

Zubehör 15
Empfohlenes Zubehör
▶ Verbindungssätze, s. S. 3-236 16
▶ Streckenstützen SZ 2/..., s. S. 6-2
▶ Automatische Schmiereinheit LU 2, s. S. 3-84 17

Lieferhinweise 18
Lieferzustand
▶ Montiert 19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
