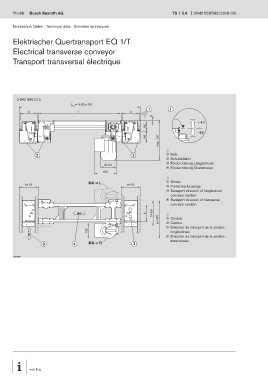

       Elektrischer Quertransport EQ 1/T

       Electrical transverse conveyor

       Transport transversal électrique









        3 842 998 013












                                                                           
                                                                            Hub
                                                                            Schutzkästen
                                                                            Förderrichtung Längsstrecke
                                                                            Förderrichtung Querstrecke

                                                                           
                                                                            Stroke
                                                                            Protective housings
                                                                            Transport direction of longitudinal
                                                                             conveyor section
                                                                            Transport direction of transverse
                                                                             conveyor section

                                                                           
                                                                            Course
                                                                            Carters
                                                                             Direction de transport de la section
                                                                             longitudinale
                                                                            Direction de transport de la section
                                                                               transversale


































               5-6
