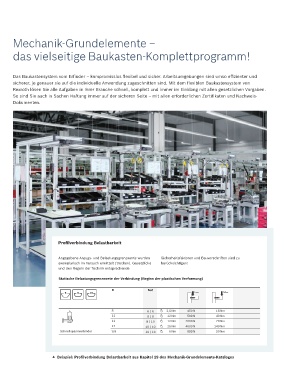

Mechanik-Grundelemente –
das vielseitige Baukasten-Komplettprogramm!
Das Baukastensystem vom Erfinder – kompromisslos flexibel und sicher. Arbeitsumgebungen sind umso effizienter und
sicherer, je genauer sie auf die individuelle Anwendung zugeschnitten sind. Mit dem flexiblen Baukastensystem von
Rexroth lösen Sie alle Aufgaben in Ihrer Branche schnell, komplett und immer im Einklang mit allen gesetzlichen Vorgaben.
So sind Sie auch in Sachen Haftung immer auf der sicheren Seite – mit allen erforderlichen Zertifikaten und Nachweis-
Dokumenten.
Profilverbindung Belastbarkeit
Angegebene Anzugs- und Belastungsgrenzwerte wurden Sicherheitsfaktoren und Bauvorschriften sind zu
exemplarisch im Versuch ermittelt (trocken). Gesetzliche berücksichtigen!
und den Regeln der Technik entsprechende
Statische Belastungsgrenzwerte der Verbindung (Beginn der plastischen Verformung)
D Nut
6 8 10 88 1010 FmaxFmax MmaxMmax
8 2,5 Nm 450 N 18 Nm
D 6 / 6
11 8 / 8 12 Nm 500 N 40 Nm
11 8 / 10 12 Nm 2000 N 70 Nm
17 10 / 10 25 Nm 4000 N 140 Nm
Schnell spannverbinder 9,8 10 / 10 6 Nm 800 N 50 Nm
M
M
88 1010 FmaxFmax Mmaxmax Mmaxmax
c Beispiel: Profilverbindung Belastbarkeit aus Kapitel 19 des Mechanik-Grundelemente-Kataloges
