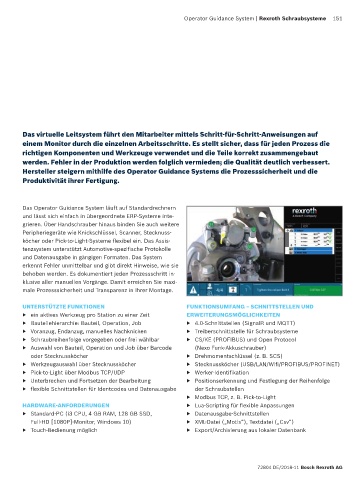

Page 151 - Schraubsysteme Bosch Rexroth Katalog

Operator Guidance System | Rexroth Schraubsysteme 151

Das virtuelle Leitsystem führt den Mitarbeiter mittels Schritt-für-Schritt-Anweisungen auf
einem Monitor durch die einzelnen Arbeitsschritte. Es stellt sicher, dass für jeden Prozess die
richtigen Komponenten und Werkzeuge verwendet und die Teile korrekt zusammengebaut
werden. Fehler in der Produktion werden folglich vermieden; die Qualität deutlich verbessert.
Hersteller steigern mithilfe des Operator Guidance Systems die Prozesssicherheit und die
Produktivität ihrer Fertigung.

Das Operator Guidance System läuft auf Standardrechnern
und lässt sich einfach in übergeordnete ERP-Systeme inte-
grieren. Über Handschrauber hinaus binden Sie auch weitere
Peripheriegeräte wie Knickschlüssel, Scanner, Stecknuss-
köcher oder Pick-to-Light-Systeme flexibel ein. Das Assis-
tenzsystem unterstützt Automotive-spezifische Protokolle
und Datenausgabe in gängigen Formaten. Das System
erkennt Fehler unmittelbar und gibt direkt Hinweise, wie sie
behoben werden. Es dokumentiert jeden Prozessschritt in-
klusive aller manuellen Vorgänge. Damit erreichen Sie maxi-
male Prozesssicherheit und Transparenz in Ihrer Montage.

UNTERSTÜTZTE FUNKTIONEN FUNKTIONSUMFANG – SCHNITTSTELLEN UND
▶ ein aktives Werkzeug pro Station zu einer Zeit ERWEITERUNGSMÖGLICHKEITEN
▶ Bauteilehierarchie: Bauteil, Operation, Job ▶ 4.0-Schnittstellen (SignalR und MQTT)
▶ Voranzug, Endanzug, manuelles Nachknicken ▶ Treiberschnittstelle für Schraubsysteme
▶ Schraubreihenfolge vorgegeben oder frei wählbar ▶ CS/KE (PROFIBUS) und Open Protocol
▶ Auswahl von Bauteil, Operation und Job über Barcode (Nexo Funk-Akkuschrauber)
oder Stecknussköcher ▶ Drehmomentschlüssel (z. B. SCS)
▶ Werkzeugauswahl über Stecknussköcher ▶ Stecknussköcher (USB/LAN/Wifi/PROFIBUS/PROFINET)
▶ Pick-to-Light über Modbus TCP/UDP ▶ Werker-Identifikation
▶ Unterbrechen und Fortsetzen der Bearbeitung ▶ Positionserkennung und Festlegung der Reihenfolge
▶ flexible Schnittstellen für Identcodes und Datenausgabe der Schraubstellen
▶ Modbus TCP, z. B. Pick-to-Light
HARDWARE-ANFORDERUNGEN ▶ Lua-Scripting für flexible Anpassungen
▶ Standard-PC (i3 CPU, 4 GB RAM, 128 GB SSD, ▶ Datenausgabe-Schnittstellen
Full-HD [1080P]-Monitor, Windows 10) ▶ XML-Datei („Motis“), Textdatei („Csv“)
▶ Touch-Bedienung möglich ▶ Export/Archivierung aus lokaler Datenbank

72804 DE/2018-11 Bosch Rexroth AG
