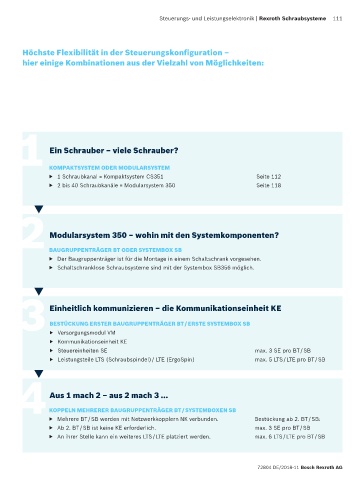

Steuerungs- und Leistungselektronik | Rexroth Schraubsysteme 111
Höchste Flexibilität in der Steuerungskonfiguration –
hier einige Kombinationen aus der Vielzahl von Möglichkeiten:
1 Ein Schrauber – viele Schrauber?
KOMPAKTSYSTEM ODER MODULARSYSTEM
▶ 1 Schraubkanal = Kompaktsystem CS351 Seite 112
▶ 2 bis 40 Schraubkanäle = Modularsystem 350 Seite 118
▼
2 Modularsystem 350 – wohin mit den Systemkomponenten?
BAUGRUPPENTRÄGER BT ODER SYSTEMBOX SB
▶ Der Baugruppenträger ist für die Montage in einem Schaltschrank vorgesehen.
▶ Schaltschranklose Schraubsysteme sind mit der Systembox SB356 möglich.
▼
3 Einheitlich kommunizieren – die Kommunikationseinheit KE
BESTÜCKUNG ERSTER BAUGRUPPENTRÄGER BT / ERSTE SYSTEMBOX SB
▶ Versorgungsmodul VM
▶ Kommunikationseinheit KE
▶ Steuereinheiten SE max. 3 SE pro BT / SB
▶ Leistungsteile LTS (Schraubspindel) / LTE (ErgoSpin) max. 5 LTS / LTE pro BT / SB
▼
4 Aus 1 mach 2 – aus 2 mach 3 …
KOPPELN MEHRERER BAUGRUPPENTRÄGER BT / SYSTEMBOXEN SB
▶ Mehrere BT / SB werden mit Netzwerkkopplern NK verbunden. Bestückung ab 2. BT / SB:
▶ Ab 2. BT / SB ist keine KE erforderlich. max. 3 SE pro BT / SB
▶ An ihrer Stelle kann ein weiteres LTS / LTE platziert werden. max. 6 LTS / LTE pro BT / SB
