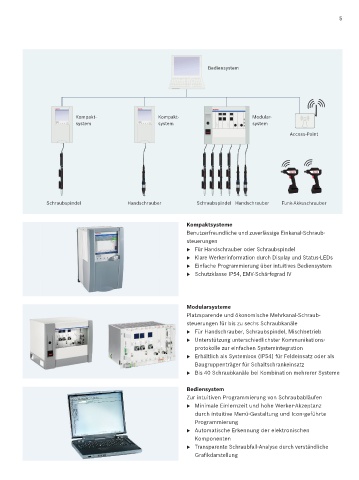

 Elektrische Schraubsysteme:                                          Bediensystem





 clever, flexibel, sicher





                          Kompakt-                   Kompakt-                        Modular-
                          system                     system                          system
                                                                                                 Access-Point
 Rexroth bietet präzise Schraubtechnikkomponenten für alle

 wichtigen Schraubaufgaben in den verschiedensten Industrie-

 bereichen – vom ergonomischen Handschrauber bis zum

 voll automatisierbaren Schraubsystem.


                Schraubspindel             Handschrauber          Schraubspindel Handschrauber  Funk-Akkuschrauber



 Handschrauber                                                 Kompaktsysteme
 Kraftvoll, handlich und einfach in der Anwendung              Benutzerfreundliche und zuverlässige Einkanal-Schraub-
   Höchste Prozesssicherheit durch präzise Messung aller      steuerungen
    Schraubparameter und digitale Datenübertragung               Für Handschrauber oder Schraubspindel
   Ermüdungsfreies Arbeiten durch höchste Ergonomie             Klare Werkerinformation durch Display und Status-LEDs
    und geringes Gewicht                                         Einfache Programmierung über intuitives Bediensystem
   Einfache Bedienbarkeit durch übersichtliche Anordnung        Schutzklasse IP54, EMV-Schärfegrad IV
    der Bedien- und Anzeigeelemente



 Funk-Akkuschrauber                                            Modularsysteme
 Intelligente und sichere Schraubwerkzeuge für höchste         Platzsparende und ökonomische Mehrkanal-Schraub-
 Flexibilität                                                  steuerungen für bis zu sechs Schraubkanäle
   Maximale Prozesssicherheit durch messwertgeber-              Für Handschrauber, Schraubspindel, Mischbetrieb
    gesteuerte Drehmoment- und Drehwinkelmessung                 Unterstützung unterschiedlichster Kommunikations-
   Sicher durch integrierte Steuerungs- und Leistungs-           protokolle zur einfachen Systemintegration
    elektronik sowie Zwischenpufferung im Funkschatten           Erhältlich als Systembox (IP54) für Feldeinsatz oder als

   Problemloses Arbeiten an schwer zugänglichen Stellen          Baugruppenträger für Schaltschrankeinsatz
   Klare Werkerinformation durch großes Display                 Bis 40 Schraubkanäle bei Kombination mehrerer Systeme


 Schraubspindeln                                               Bediensystem
 Vielseitig einsetzbar und modular für verschiedene            Zur intuitiven Programmierung von Schraubabläufen

 Schraubfälle konfigurierbar                                     Minimale Einlernzeit und hohe Werker-Akzeptanz
   Verschraubungen erfüllen höchste Sicherheitsanforde-          durch intuitive Menü-Gestaltung und Icon-geführte
    rungen durch VDI-konforme Redundanzmessung                    Programmierung
   Hochgenaue Durchführung anspruchsvoller Verschrau-           Automatische Erkennung der elektronischen
    bungen von der handgeführten bis zur vollautomati-            Komponenten
    sierten Anwendung                                             Transparente Schraubfall-Analyse durch verständliche

                                                                  Grafikdarstellung
