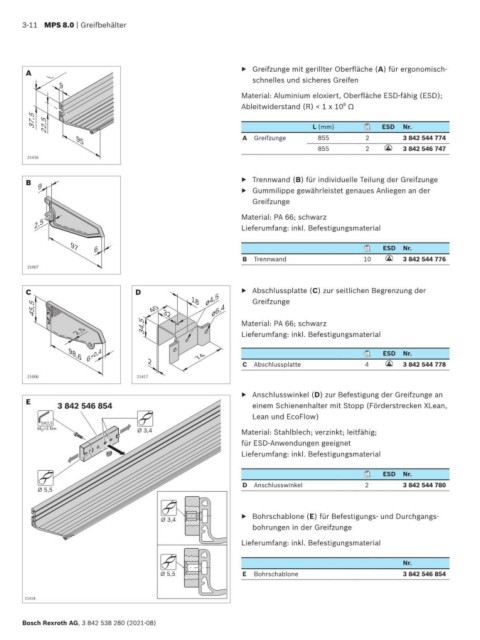

3-11 MPS 8.0 | Greifbehälter

A ▶ Greifzunge mit gerillter Oberfläche (A) für ergonomisch-
L schnelles und sicheres Greifen
9
Material: Aluminium eloxiert, Oberfläche ESD-fähig (ESD);
Ableitwiderstand (R) < 1 x 10 Ω
8
37,5 22,5 L (mm) ESD Nr.

A Greifzunge 855 2 3 842 544 774
95
855 2 ESD 3 842 546 747
21416

B ▶ Trennwand (B) für individuelle Teilung der Greifzunge
9 ▶ Gummilippe gewährleistet genaues Anliegen an der
Greifzunge

Material: PA 66; schwarz
2,5 Lieferumfang: inkl. Befestigungsmaterial

6
97 ESD Nr.
B Trennwand 10 ESD 3 842 544 776
21007

C D ø4,5 ▶ Abschlussplatte (C) zur seitlichen Begrenzung der
45,5 40 32 18 ø6,4 Greifzunge

34,5 Material: PA 66; schwarz
2,5 Lieferumfang: inkl. Befestigungsmaterial

98,6 +0,4 ESD Nr.
6 2 74
C Abschlussplatte 4 ESD 3 842 544 778
21006 21417
▶ Anschlusswinkel (D) zur Befestigung der Greifzunge an
E
3 842 546 854 einem Schienenhalter mit Stopp (Förderstrecken XLean,
Lean und EcoFlow)
SW2,5
M D =3 Nm Ø 3,4 Material: Stahlblech; verzinkt; leitfähig;
für ESD-Anwendungen geeignet
Lieferumfang: inkl. Befestigungsmaterial

ESD Nr.
D Anschlusswinkel 2 3 842 544 780
Ø 5,5

▶ Bohrschablone (E) für Befestigungs- und Durchgangs-
Ø 3,4
bohrungen in der Greifzunge
Lieferumfang: inkl. Befestigungsmaterial

Nr.
Ø 5,5 E Bohrschablone 3 842 546 854

21418
