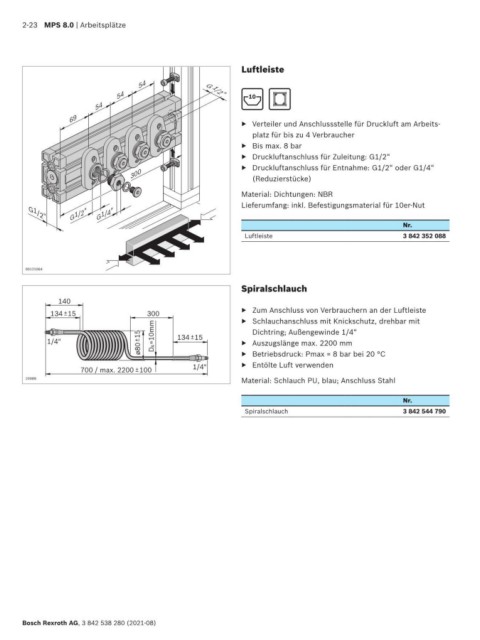

2-23 MPS 8.0 | Arbeitsplätze

Luftleiste
54
54 G 1/2"
54
69 ▶ Verteiler und Anschlussstelle für Druckluft am Arbeits-

platz für bis zu 4 Verbraucher
▶ Bis max. 8 bar
▶ Druckluftanschluss für Zuleitung: G1/2“

300 ▶ Druckluftanschluss für Entnahme: G1/2“ oder G1/4“
(Reduzierstücke)
Material: Dichtungen: NBR
Lieferumfang: inkl. Befestigungsmaterial für 10er-Nut
G1/2" G1/4"
G1/2"
Nr.
Luftleiste 3 842 352 088

00121064

Spiralschlauch
140
+ _
134 15 300 ▶ Zum Anschluss von Verbrauchern an der Luftleiste
Schlauchanschluss mit Knickschutz, drehbar mit
▶
15 =10mm 134 15 Dichtring; Außengewinde 1/4“
+ _
1/4" _ ▶ Auszugslänge max. 2200 mm
ø80 + D A ▶ Betriebsdruck: Pmax = 8 bar bei 20 °C
700 / max. 2200 + _ 100 1/4" ▶ Entölte Luft verwenden
Material: Schlauch PU, blau; Anschluss Stahl
20988
Nr.
Spiralschlauch 3 842 544 790

Bosch Rexroth AG, 3 842 538 280 (2021-08)
