2-17 MPS 8.0 | Arbeitsplätze

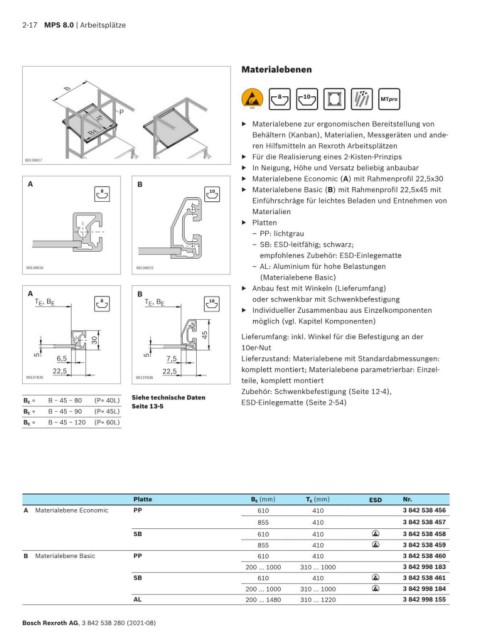

Materialebenen

B

P
T E
▶ Materialebene zur ergonomischen Bereitstellung von
BE Behältern (Kanban), Materialien, Messgeräten und ande-
ren Hilfsmitteln an Rexroth Arbeitsplätzen
▶ Für die Realisierung eines 2-Kisten-Prinzips
00139017
▶ In Neigung, Höhe und Versatz beliebig anbaubar
▶ Materialebene Economic (A) mit Rahmenprofil 22,5x30
A B
8 10 ▶ Materialebene Basic (B) mit Rahmenprofil 22,5x45 mit
Einführschräge für leichtes Beladen und Entnehmen von
Materialien
▶ Platten
– PP: lichtgrau
– SB: ESD-leitfähig; schwarz;
empfohlenes Zubehör: ESD-Einlegematte
– AL: Aluminium für hohe Belastungen
00139016 00139015
(Materialebene Basic)
▶ Anbau fest mit Winkeln (Lieferumfang)
A B
T , B E 8 T , B E 10 oder schwenkbar mit Schwenkbefestigung
E
E
▶ Individueller Zusammenbau aus Einzelkomponenten
möglich (vgl. Kapitel Komponenten)
45 Lieferumfang: inkl. Winkel für die Befestigung an der
30
10er-Nut
5 6,5 5 7,5 Lieferzustand: Materialebene mit Standardabmessungen:
22,5 22,5 komplett montiert; Materialebene parametrierbar: Einzel-
00137635 00137636 teile, komplett montiert
Zubehör: Schwenkbefestigung (Seite 12-4),
B E = B − 45 − 80 (P= 40L) Siehe technische Daten ESD-Einlegematte (Seite 2-54)
B E = B − 45 − 90 (P= 45L) Seite 13-5
B E = B − 45 − 120 (P= 60L)

Platte B E (mm) T E (mm) ESD Nr.
A Materialebene Economic PP 610 410 3 842 538 456
855 410 3 842 538 457
SB 610 410 ESD 3 842 538 458
855 410 3 842 538 459
ESD
B Materialebene Basic PP 610 410 3 842 538 460
200 ... 1000 310 ... 1000 3 842 998 183
SB 610 410 3 842 538 461
ESD
200 ... 1000 310 ... 1000 ESD 3 842 998 184
AL 200 ... 1480 310 ... 1220 3 842 998 155

Bosch Rexroth AG, 3 842 538 280 (2021-08)
