11-3 MPS 8.0 | ActiveCockpit

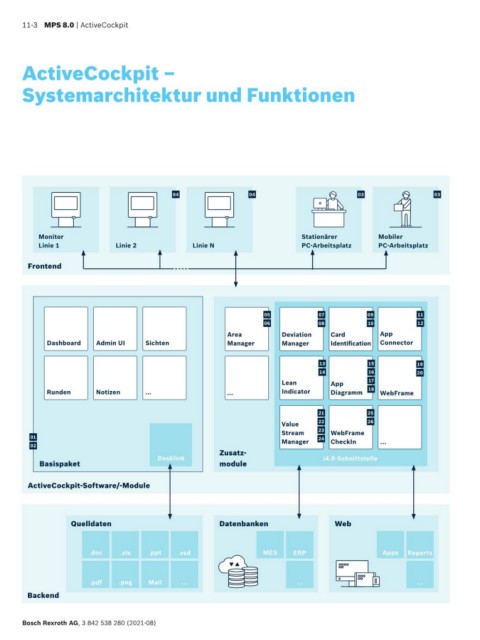

ActiveCockpit –

Systemarchitektur und Funktionen

04 04 03 03

Monitor Stationärer Mobiler
Linie 1 Linie 2 Linie N PC-Arbeitsplatz PC-Arbeitsplatz

Frontend

05 07 09 11
06 08 10 12
Area Deviation Card App
Dashboard Admin UI Sichten Manager Manager Identification Connector

13 15 19
14 16 20
Lean App 17
Runden Notizen ... ... Indicator Diagramm 18 WebFrame

21 25
Value 22 26
Stream 23 WebFrame
01 Manager 24 CheckIn ...
02
Zusatz-
Desklink i4.0-Schnittstelle
Basispaket module

ActiveCockpit-Software/-Module

Quelldaten Datenbanken Web

.doc .xls .ppt .vsd MES ERP Apps Reports

.pdf .png Mail ... ... ...
Backend
