5-23 MPS 8.0 | Regalsysteme

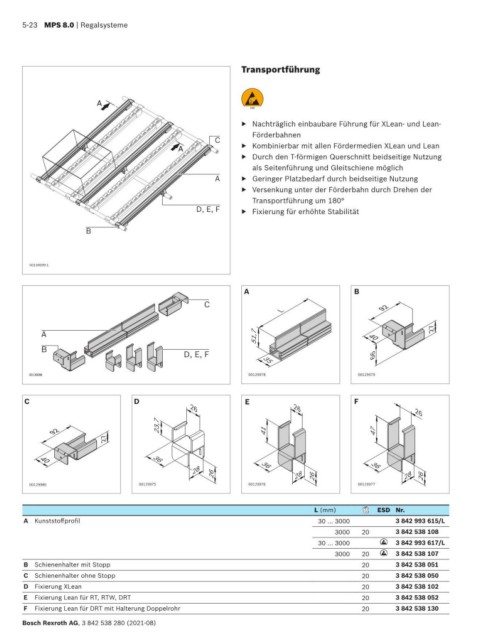

Transportführung

A

▶ Nachträglich einbaubare Führung für XLean- und Lean-
Förderbahnen
C
A ▶ Kombinierbar mit allen Fördermedien XLean und Lean
▶ Durch den T-förmigen Querschnitt beidseitige Nutzung
als Seitenführung und Gleitschiene möglich
A ▶ Geringer Platzbedarf durch beidseitige Nutzung
▶ Versenkung unter der Förderbahn durch Drehen der
Transportführung um 180°
D, E, F ▶ Fixierung für erhöhte Stabilität

B

00139099-1

A B
C
L 92

A 51,7 40 27
B
D, E, F 35 66

00139088 00129978 00129979

C D E F
26 26
26
00139088 23,7
92 41 47
27

40 36
28 26 36 28 26 36 28 26

00129980 00129975 00129976 00129977

L (mm) ESD Nr.
A Kunststoffprofil 30 ... 3000 3 842 993 615/L
3000 20 3 842 538 108
30 ... 3000 ESD 3 842 993 617/L
3000 20 ESD 3 842 538 107
B Schienenhalter mit Stopp 20 3 842 538 051
C Schienenhalter ohne Stopp 20 3 842 538 050
D Fixierung XLean 20 3 842 538 102
E Fixierung Lean für RT, RTW, DRT 20 3 842 538 052
F Fixierung Lean für DRT mit Halterung Doppelrohr 20 3 842 538 130
Bosch Rexroth AG, 3 842 538 280 (2021-08)
