Regalsysteme | MPS 8.0 5-12

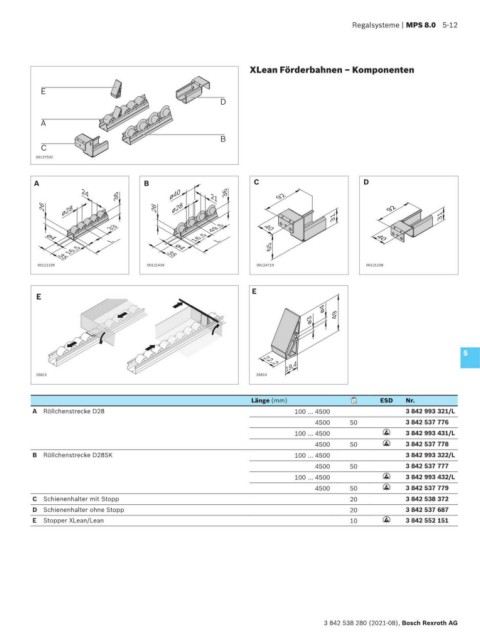

XLean Förderbahnen – Komponenten

E
D

A

B
C
00137592

A B C D
24 ø40 36
36 21 92
26 ø28 26 ø28 92
31 31
33 49,5 40
16,5 40
ø4
L L
16,5 35 65
ø4
35
00121109 00121434 00124719 00121108
E
E

ø4
49
ø3

5
19,4
22,2
26815 26814

Länge (mm) ESD Nr.
A Röllchenstrecke D28 100 ... 4500 3 842 993 321/L
4500 50 3 842 537 776
100 ... 4500 ESD 3 842 993 431/L
4500 50 ESD 3 842 537 778
B Röllchenstrecke D28SK 100 ... 4500 3 842 993 322/L
4500 50 3 842 537 777
100 ... 4500 ESD 3 842 993 432/L
4500 50 ESD 3 842 537 779
C Schienenhalter mit Stopp 20 3 842 538 372
D Schienenhalter ohne Stopp 20 3 842 537 687
E Stopper XLean/Lean 10 ESD 3 842 552 151

3 842 538 280 (2021-08), Bosch Rexroth AG
