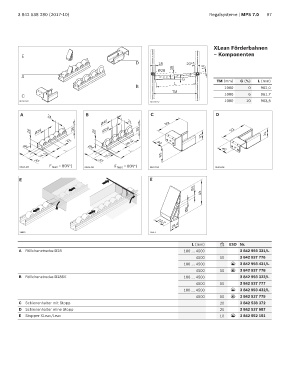

3 842 538 280 (2017-10) Regalsysteme | MPS 7.0 97

XLean Förderbahnen
– Komponenten
E
D 18 20 +3
Ø28 36 16
A
G TM (mm) G (%) L (mm)
L
B 1000 0 962,0
TM
C 1000 6 961,7
00137592 00124737 1000 10 963,5

A 24 B C D
Ø40 21 92
26 Ø28 36 26 Ø28 36 92
31 31
33
49,5 40
Ø4
L Ø4 L 40
16,5 16,5 65
35
35
F max = 80N*) F max = 80N*)
00121109 00121434 00124719 00121108
E O E

Ø4
49

Ø3

19,4
22,2
26815 26814

L (mm) ESD Nr.
A Röllchenstrecke D28 100 ... 4500 3 842 993 321/L
4500 50 3 842 537 776
100 ... 4500 3 842 993 431/L
ESD
4500 50 ESD 3 842 537 778
B Röllchenstrecke D28SK 100 ... 4500 3 842 993 322/L
4500 50 3 842 537 777
100 ... 4500 3 842 993 432/L
ESD
4500 50 3 842 537 779
ESD
C Schienenhalter mit Stopp 20 3 842 538 372
D Schienenhalter ohne Stopp 20 3 842 537 687
E Stopper XLean/Lean 10 3 842 552 151
ESD
