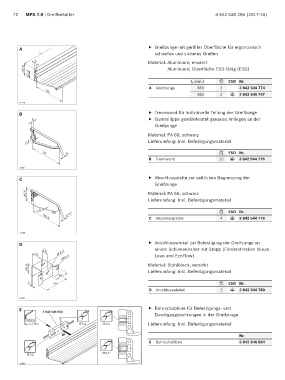

72    MPS 7.0 | Greifbehälter                                                        3 842 538 280 (2017-10)







         A                                                     f   Greifzunge mit gerillter Oberfläche für ergonomisch
                                                                  schnelles und sicheres Greifen

                                                               Material: Aluminium; eloxiert
                                                                       Aluminium; Oberfläche ESD-fähig (ESD)

                                                                                 L (mm)         ESD Nr.
                                                               A  Greifzunge        855      2       3 842 544 774
                                                                                    855      2       3 842 546 747
                                                                                                  ESD


         B                                                     f   Trennwand für individuelle Teilung der Greifzunge
                                                               f   Gummilippe gewährleistet genaues Anliegen an der
                                                                  Greifzunge
                                                               Material: PA 66; schwarz
                                                               Lieferumfang: Inkl. Befestigungsmaterial

                                                                                                ESD Nr.
                                                               B  Trennwand                  10      3 842 544 776
                                                                                                  ESD


         C                                                     f   Abschlussplatte zur seitlichen Begrenzung der
                                                                  Greifzunge
            45,5                                               Material: PA 66; schwarz
                                                               Lieferumfang: Inkl. Befestigungsmaterial

                 2,5                                                                            ESD Nr.
                             6 +0,4                            C  Abschlussplatte            4       3 842 544 778
                   98,6
                                                                                                  ESD

         21006
         D                                                     f   Anschlusswinkel zur Befestigung der Greifzunge an
                                                                  einem Schienenhalter mit Stopp (Förderstrecken XLean,
                          4,5
                   18
                            6,4
                32                                                Lean und EcoFlow)
             34,5                                              Material: Stahlblech; verzinkt
                                                               Lieferumfang: Inkl. Befestigungsmaterial
                          40
             2                                                                                  ESD Nr.
                        74
                                                               D  Anschlusswinkel            2       3 842 544 780
                                                                                                  ESD
         21417
         E                                                     f   Bohrschablone für Befestigungs- und
                   3 842 546 854
                                                                  Durchgangsbohrungen in der Greifzunge
            SW2,5
              3Nm                  3,4       3,4               Lieferumfang: Inkl. Befestigungsmaterial

                                                                                                     Nr.
                                                               E  Bohrschablone                      3 842 546 854


                                             5,5
              5,5
         21418
