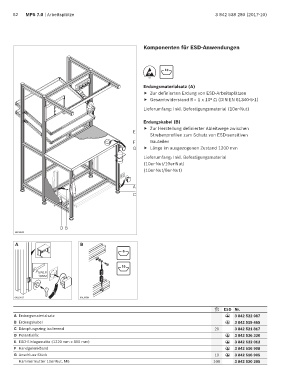

62    MPS 7.0 | Arbeitsplätze                                                        3 842 538 280 (2017-10)






                                                             Komponenten für ESD-Anwendungen





                                                                      10
                                                               ESD
                                                             Erdungsmaterialsatz (A)
                                                             f   Zur definierten  Erdung von ESD-Arbeitsplätzen
                                                                                         6
                                                             f   Gesamtwiderstand R = 1 x 10  Ω (DIN EN 61340-5-1)

                                                             Lieferumfang: Inkl. Befestigungsmaterial (10er-Nut)

                                                             Erdungskabel (B)
                                                             f   Zur Herstellung definierter Ableitwege zwischen
                                                         E
                                                                Strebenprofilen zum Schutz von ESD-sensitiven
                                                         F      Bauteilen
                                                         G   f   Länge im ausgezogenen Zustand 1200 mm
                                                             Lieferumfang: Inkl. Befestigungsmaterial
                                                             (10er-Nut/10er-Nut)
                                                             (10er-Nut/8er-Nut)


                                                         A
                                                         C







                          DB
       00138953

       A                           B
                                                    8


                                                    10
                 SW19
                 10NM



       00119917                   00118564

                                                                                               ESD Nr.
       A Erdungsmaterialsatz                                                                       3 842 522 087
                                                                                                ESD
       B Erdungskabel                                                                              3 842 519 465
                                                                                                ESD
       C Dämpfungsring isolierend                                                          20      3 842 521 817
       D Potentialfix                                                                              3 842 536 320
                                                                                                ESD
       E ESD-Einlegematte (1220 mm x 855 mm)                                                       3 842 522 012
                                                                                                ESD
       F Handgelenkband                                                                            3 842 516 908
                                                                                                ESD
       G Anschluss-Stück                                                                   10      3 842 516 905
                                                                                                ESD
         Hammermutter 10er-Nut, M6                                                        100      3 842 530 285
