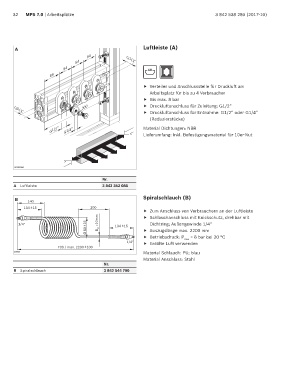

32    MPS 7.0 | Arbeitsplätze                                                        3 842 538 280 (2017-10)







       A                                                     Luftleiste (A)
                                     54
                                54                    G1/2"
                            54                                 10
                      69

                                                             f   Verteiler und Anschlussstelle für Druckluft am
                                                                Arbeitsplatz für bis zu 4 Verbraucher
                                                             f   Bis max. 8 bar
                                   300                       f   Druckluftanschluss für Zuleitung: G1/2“
       G1/2"
                                                             f   Druckluftanschluss für Entnahme: G1/2“ oder G1/4“
                                                                (Reduzierstücke)
                      G1/2"  G1/4"                           Material Dichtungen: NBR
                                                             Lieferumfang: Inkl. Befestigungsmaterial für 10er-Nut







       00121064

                                            Nr.
       A  Luftleiste                        3 842 352 088

       B     140                                             Spiralschlauch (B)

           134 15                      300
                                                             f   Zum Anschluss von Verbrauchern an der Luftleiste
                                          =10mm              f   Schlauchanschluss mit Knickschutz, drehbar mit
         1/4"                        15          134 15         Dichtring; Außengewinde 1/4“
                                     80   D A                f   Auszugslänge max. 2200 mm
                                                             f   Betriebsdruck: P max  = 8 bar bei 20 °C
                                                      1/4"   f   Entölte Luft verwenden
                         700 / max. 2200  100
                                                             Material Schlauch: PU; blau
       20988
                                                             Material Anschluss: Stahl
                                            Nr.
       B  Spiralschlauch                    3 842 544 790
