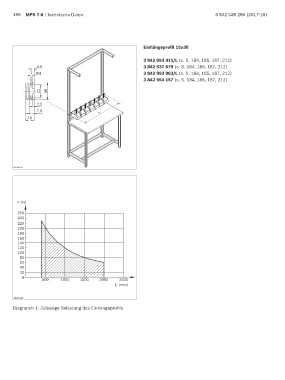

196 MPS 7.0 | Technische Daten 3 842 538 280 (2017-10)
Einhängeprofil 15x30
3 842 993 411/L (s. S. 184, 185, 187, 212)
4,5 3 842 537 679 (s. S. 184, 185, 187, 212)
Ø4 3 842 993 063/L (s. S. 184, 185, 187, 212)
3 842 554 157 (s. S. 184, 185, 187, 212)
22 30
F F
F
F
2,5 F F
7,6 F L
15
00139102
F (N) Dia. 1
260
240
220
200
180
160
140
120
100
80
60
40
20
0 500 1000 1500 2000 2500
L (mm)
00127291
Diagramm 1: Zulässige Belastung des Einhängeprofils
