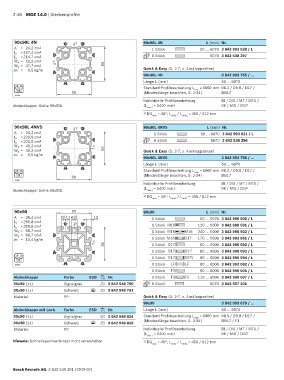

Page 62 - MGE 14.0
P. 62
2-46 MGE 14.0 | Strebenprofile
90x90L 4N C x D 90x90L 4N L (mm) Nr.
A = 24,2 cm 2 1 Stück 50 … 6070 3 842 993 628 / L
l x = 227,4 cm 4 B E
l y = 214,7 cm 4 6 Stück 6070 3 842 538 297
W x = 50,5 cm 3 y
W y = 47,7 cm 3 90
m = 6,5 kg/m A F Quick & Easy (S. 2-7, s. Ausklappseiten)
90x90L 4N 3 842 993 755 / …
H G Länge L (mm) 50 … 6070
10 10 Standard-Profilbearbeitung L = 6000 mm M12 / D9,8 / D17 /
45 max
90 (Mindestlänge beachten, S. 2-24) DB17
19444
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 90x90L (L = 5400 mm) MI / MIS / DG 1)
max i
1) DG = 45°; L / L = 456 / 612 mm
max min1 min2
90x90L 4NVS C y D 90x90L 4NVS L (mm) Nr.
A = 24,2 cm 2 1 Stück 50 … 6070 3 842 993 621 / L
l x = 220,9 cm 4 B E
l y = 220,9 cm 4 6 Stück 6070 3 842 538 296
W x = 49,2 cm 3 x
W y = 49,2 cm 3 90 Quick & Easy (S. 2-7, s. Ausklappseiten)
m = 6,5 kg/m
A F 90x90L 4NVS 3 842 993 756 / …
Länge L (mm) 50 … 6070
H G
10 10 Standard-Profilbearbeitung L max = 6000 mm M12 / D9,8 / D17 /
45 (Mindestlänge beachten, S. 2-24) DB17
90
19445
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 90x90L (L max i = 5400 mm) MI / MIS / DG 1)
1) DG = 45°; L / L = 456 / 612 mm
max min1 min2
90x90 90 90x90 L (mm) Nr.
A = 38,4 cm 2 10 11 ø15 13 1 Stück 50 … 6070 3 842 990 500 / L
l x = 299,8 cm 4 C y D
l y = 299,8 cm 4 1 Stück M16 120 … 6000 3 842 990 501 / L
W x = 66,7 cm 3 1 Stück M16 M16 240 … 6000 3 842 990 502 / L
W y = 66,7 cm 3 B E
m = 10,4 kg/m x 1 Stück M16 D17 170 … 6000 3 842 992 961 / L
90 1 Stück D17 60 … 6000 3 842 990 092 / L
A F 1 Stück D17 D17 80 … 6000 3 842 990 093 / L
10 10 1 Stück D17 D17V 80 … 6000 3 842 990 094 / L
45
H G 1 Stück 80 … 6000 3 842 993 082 / L
19446 LF LF
1 Stück F2 60 … 6000 3 842 990 505 / L
Abdeckkappe Farbe ESD Nr. 1 Stück F2 F2 110 … 6000 3 842 990 507 / L
90x90 (1x) Signalgrau 20 3 842 548 760 6 Stück 6070 3 842 557 201
90x90 (1x) Schwarz 20 3 842 548 761
ESD
Material: PP Quick & Easy (S. 2-7, s. Ausklappseiten)
90x90 3 842 993 679 / …
Abdeckkappe mit Loch Farbe ESD Nr. Länge L (mm) 50 … 6070
90x90 (1x) Signalgrau 20 3 842 548 814 Standard-Profilbearbeitung L max = 6000 mm M16 / D9,8 / D17 /
90x90 (1x) Schwarz 20 3 842 548 815 (Mindestlänge beachten, S. 2-24) DB17 / F1
ESD
Material: PP Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L max i = 5400 mm) MI / MIS / DG 1)
Hinweis: Schnellspannverbinder nicht verwendbar 1) DG max = 45°; L min1 / L min2 = 456 / 612 mm
Bosch Rexroth AG, 3 842 540 391 (2019-07)
