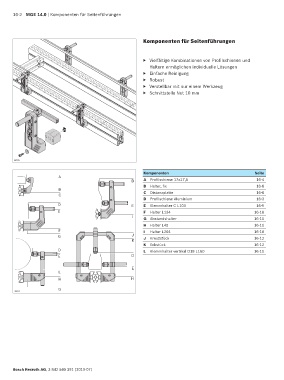

16-2 MGE 14.0 | Komponenten für Seitenführungen
Komponenten für Seitenführungen
▶ Vielfältige Kombinationen von Profilschienen und
Haltern ermöglichen individuelle Lösungen
▶ Einfache Reinigung
▶ Robust
▶ Verstellbar mit nur einem Werkzeug
▶ Schnittstelle Nut 10 mm
19778
Komponenten Seite
A
D A Profilschiene 17x17,5 16-4
B Halter, fix 16-6
B C
C Distanzplatte 16-6
D Profilschiene Aluminium 16-3
D E E Klemmhalter C L100 16-9
E F Halter L134 16-10
I G Abstandshalter 16-11
H Halter L45 16-11
F I Halter L204 16-10
G J J Kreuzstück 16-12
K
K Eckstück 16-12
D L Klemmhalter vertikal D18 L160 16-11
E D
E
L
H H
G
36833
Bosch Rexroth AG, 3 842 540 391 (2019-07)
