13-30 MGE 14.0 | Linearführungen

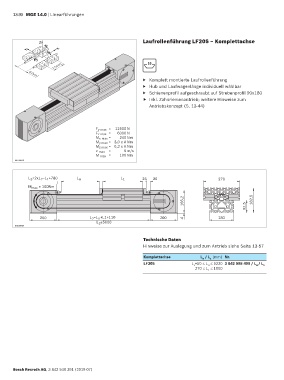

Z Laufrollenführung LF20S – Komplettachse

Y M z X
M
x
M y
A [mm] 10

B [mm]
▶ Komplett montierte Laufrollenführung
▶ Hub und Laufwagenlänge individuell wählbar
▶ Schienenprofil aufgeschraubt auf Strebenprofil 90x180
f Inkl. Zahnriemenantrieb; weitere Hinweise zum
Antriebskonzept (S. 13-44)

F y max = 12500 N
F z max = 6000 N
M x max = 240 Nm
M y max = 3,0 x A Nm
M z max = 6,2 x A Nm
v max = 5 m/s
M max = 100 Nm
00109936

L =2xL 2 –L 1 +780 L H L 1 25 30 270
3
M max = 100Nm

166,2 182,5
92,5

200 L 2 =L +L1+110 200 4 180
H
L ≤5600
2
00109934
Technische Daten
Hinweise zur Auslegung und zum Antrieb siehe Seite 13-57

Komplettachse L / L (mm) Nr.
H 1
LF20S L +50 ≤ L ≤ 5220 3 842 998 499 / L / L 1
H
H
1

270 ≤ L ≤ 1000
1

Bosch Rexroth AG, 3 842 540 391 (2019-07)
