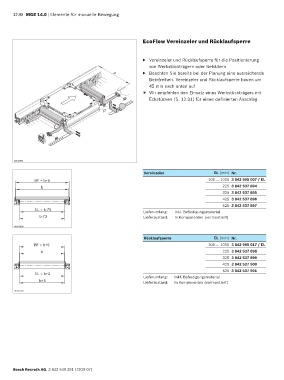

Page 328 - MGE 14.0

12-30 MGE 14.0 | Elemente für manuelle Bewegung

EcoFlow Vereinzeler und Rücklaufsperre

▶ Vereinzeler und Rücklaufsperre für die Positionierung
von Werkstückträgern oder Behältern
▶ Beachten Sie bereits bei der Planung eine ausreichende
b
Beinfreiheit. Vereinzeler und Rücklaufsperre bauen um
45 mm nach unten auf
f Wir empfehlen den Einsatz eines Werkstückträgers mit
Eckstücken (S. 12-31) für einen definierten Anschlag

00138981
Vereinzeler EL (mm) Nr.
BF = b+5 105 … 1005 3 842 995 007 / EL
b 225 3 842 537 894
325 3 842 537 895
425 3 842 537 896
525 3 842 537 897
EL = b-75
Lieferumfang: Inkl. Befestigungsmaterial
b-73 Lieferzustand: In Komponenten (vormontiert)

00137600
Rücklauf sperre EL (mm) Nr.
BF = b+5 105 … 1005 3 842 995 017 / EL
b 225 3 842 537 898
325 3 842 537 899
425 3 842 537 900
525 3 842 537 901
EL = b+3
Lieferumfang: Inkl. Befestigungsmaterial
b+5 Lieferzustand: In Komponenten (vormontiert)

00137601

Bosch Rexroth AG, 3 842 540 391 (2019-07)
