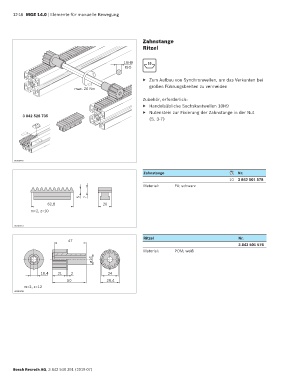

Page 316 - MGE 14.0

12-18 MGE 14.0 | Elemente für manuelle Bewegung

Zahnstange
Ritzel

10H9 10
ISO

▶ Zum Aufbau von Synchronwellen, um das Verkanten bei
großen Führungsbreiten zu vermeiden
max. 20 Nm
Zubehör, erforderlich:
▶ Handelsübliche Sechskantwellen 10H9
▶ Nutenstein zur Fixierung der Zahnstange in der Nut
3 842 528 735
(S. 3-7)

00109770
Zahnstange Nr.
10 3 842 501 578
Material: PA; schwarz

5 7
62,8 20
m=2, z=10

00109767
Ritzel Nr.
47
3 842 501 576
Material: POM; weiß
ø16

10,4 21 2 24
50 28,4
m=2, z=12
00109768
