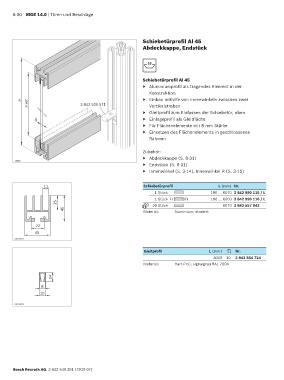

8-30 MGE 14.0 | Türen und Beschläge

Schiebetürprofil Al 45
Abdeckkappe, Endstück

10

Schiebetürprofil Al 45
▶ Aluminiumprofil als tragendes Element in der
Konstruktion
h ▶ Einbau mithilfe von Innenwinkeln zwischen zwei
h-69 3 842 535 571 Vertikalstreben
▶ Gleitprofil zum Einfassen der Schiebetür, oben

8 ▶ Einlegeprofil als Gleitfläche
▶ Für Flächenelemente mit 8 mm Stärke
▶ Einsetzen des Flächenelements in geschlossenen
Rahmen

Zubehör:
▶ Abdeckkappe (S. 8-31)
19140
▶ Endstück (S. 8-31)
▶ Innenwinkel (S. 3-14), Innenwinkel R (S. 3-15)

11 Schiebetürprofil L (mm) Nr.
1 Stück 100 … 6070 3 842 990 115 / L
1 Stück F1 F1 100 … 6000 3 842 990 116 / L
25 20 Stück 6070 3 842 557 943
45 Material: Aluminium; eloxiert

22
45
00109292

Gleitprofil L (mm) Nr.
3000 10 3 842 554 724
Material: Hart-PVC; signalgrau RAL 7004

14
8
10

00109293

Bosch Rexroth AG, 3 842 540 391 (2019-07)
